Match Photo & Modeling Practice Trong SketchUp

Match Photo và Modeling Practice trong SketchUp là hai kỹ thuật quan trọng giúp bạn tạo mô hình 3D chính xác dựa trên ảnh chụp hoặc luyện tập kỹ năng dựng hình. Dưới đây là chi tiết về cách sử dụng và thực hành hai kỹ thuật này:

1. Match Photo trong SketchUp

Match Photo là công cụ cho phép bạn dựng mô hình 3D dựa trên một bức ảnh thực tế, bằng cách sử dụng các đường dẫn phối cảnh từ bức ảnh để tạo khung cơ bản cho mô hình.

Các bước sử dụng Match Photo:

Chọn bức ảnh phù hợp:
- Ảnh nên có góc nhìn rõ ràng với các đường phối cảnh rõ ràng (ví dụ, góc tòa nhà hoặc các đường song song) để dễ dàng đặt điểm tham chiếu.
Kích hoạt Match Photo:
- Truy cập File > Import, sau đó chọn ảnh của bạn. Ở cửa sổ Import, chọn Use as Match Photo.
Thiết lập đường phối cảnh:
- Khi ảnh được nhập vào, bạn sẽ thấy các đường phối cảnh màu đỏ, xanh lá cây, và xanh dương.
- Điều chỉnh các đường này sao cho chúng trùng với các đường phối cảnh trong ảnh (ví dụ: các cạnh của tòa nhà, con đường).
Dựng mô hình theo ảnh:
- Khi đã thiết lập các đường phối cảnh, bạn có thể bắt đầu dựng các đối tượng cơ bản theo góc nhìn của bức ảnh. Sử dụng công cụ Line và Rectangle để tạo các khối cơ bản phù hợp với ảnh.
Hoàn thiện mô hình:
- Sau khi đã tạo được khung cơ bản, bạn có thể thêm chi tiết, chỉnh sửa vật liệu, và hoàn thiện mô hình 3D.

2. Modeling Practice trong SketchUp

Modeling Practice là quá trình luyện tập kỹ năng dựng hình từ cơ bản đến nâng cao trong SketchUp. Dưới đây là một số phương pháp giúp bạn nâng cao kỹ năng mô hình hóa:

Các kỹ thuật quan trọng trong Modeling Practice:

Thực hành với các đối tượng cơ bản:
- Bắt đầu với các hình dạng cơ bản như hình vuông, hình tròn, và hình hộp.
- Luyện tập công cụ Push/Pull để tạo khối 3D từ các mặt phẳng.
Sử dụng các công cụ vẽ nâng cao:
- Follow Me: Luyện tập sử dụng công cụ này để vẽ theo một đường dẫn nhất định, giúp bạn tạo ra các chi tiết phức tạp như thanh lan can, đường viền.
- Offset: Dùng để tạo ra các đường viền bên trong hoặc bên ngoài các hình dạng, rất hữu ích khi tạo các bề mặt đa lớp hoặc chi tiết trang trí.

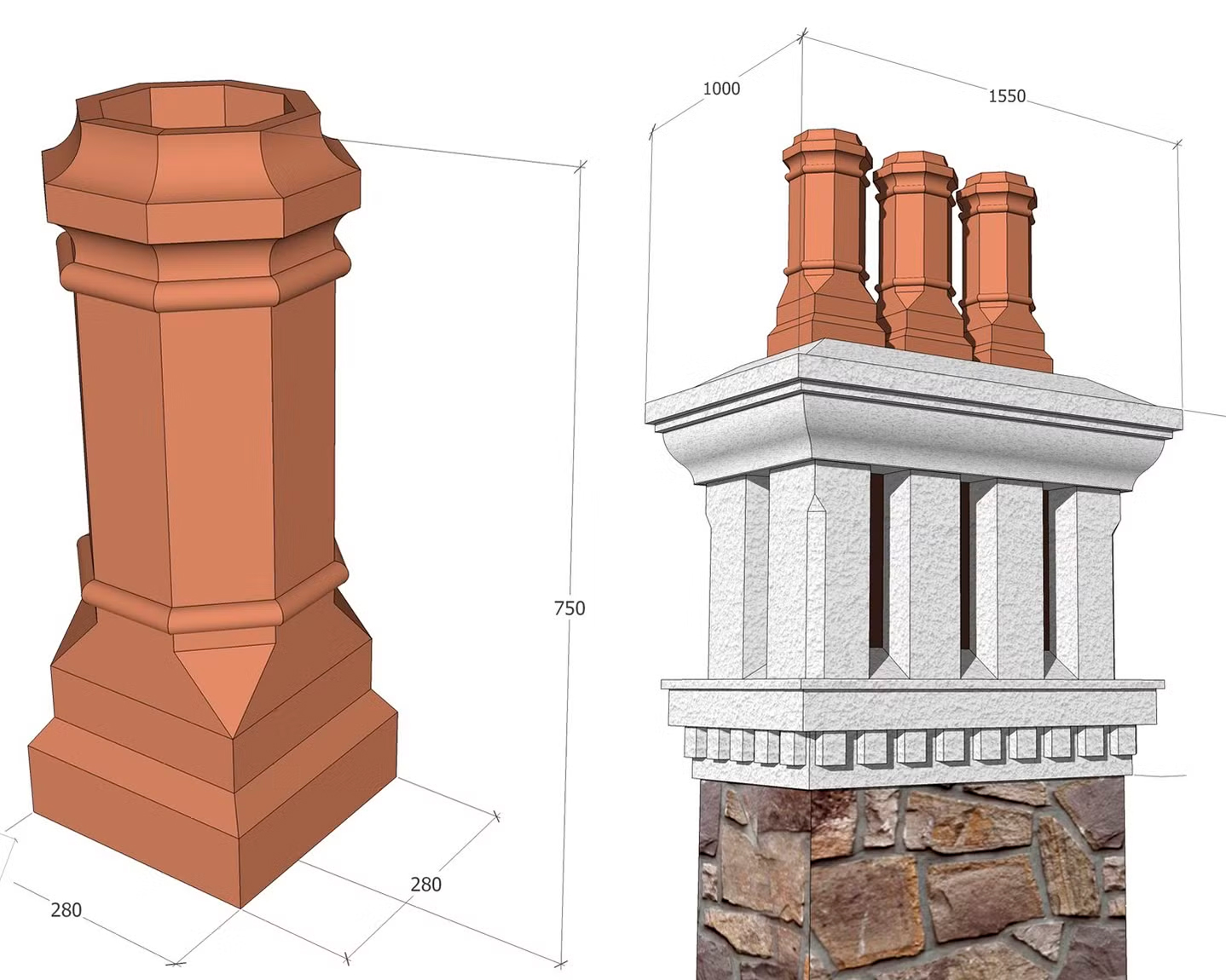

Thực hành với các công trình phức tạp:
- Tạo các mô hình từ ảnh tham khảo hoặc từ các bản vẽ kỹ thuật.
- Dựng lại các công trình kiến trúc đơn giản như nhà, cầu, hay đồ nội thất để rèn luyện khả năng đo đạc và dựng hình chính xác.
Luyện tập thao tác vật liệu và ánh sáng:
- Dùng các công cụ tạo và chỉnh sửa vật liệu (Material) để tạo bề mặt cho mô hình.
- Thử sử dụng Shadows để thiết lập ánh sáng và bóng, giúp mô hình trông thực tế hơn.
Sử dụng các nhóm và thành phần (Components):
- Học cách tổ chức mô hình bằng cách tạo Groups và Components, giúp dễ dàng chỉnh sửa các phần của mô hình mà không làm ảnh hưởng đến toàn bộ thiết kế.

Bằng cách thực hành đều đặn hai kỹ thuật Match Photo và Modeling Practice, bạn sẽ có thể phát triển kỹ năng dựng mô hình 3D trong SketchUp từ cơ bản đến nâng cao, đồng thời mô phỏng lại các đối tượng trong thế giới thực một cách chính xác.

LÝ THUYẾT

QUẢN LÝ FILE BẰNG TAG VỚI WINDOWS EXPLORER

GẮN TAG CHO FILE

– Chọn tập tin muốn gắn Tag → Bấm chuột phải → Properties → Details → Tags → Đánh tên Tag mong muốn, nếu có nhiều Tags thì mỗi Tag cách nhau bằng dấu chấm phẩy

TÌM KIẾM FILE THEO TAG

– Vào ô Search trong cửa sổ Windows Explore → Gõ tag: [tag1]; [tag2]; …

MATCH PHOTO

CHUẨN BỊ

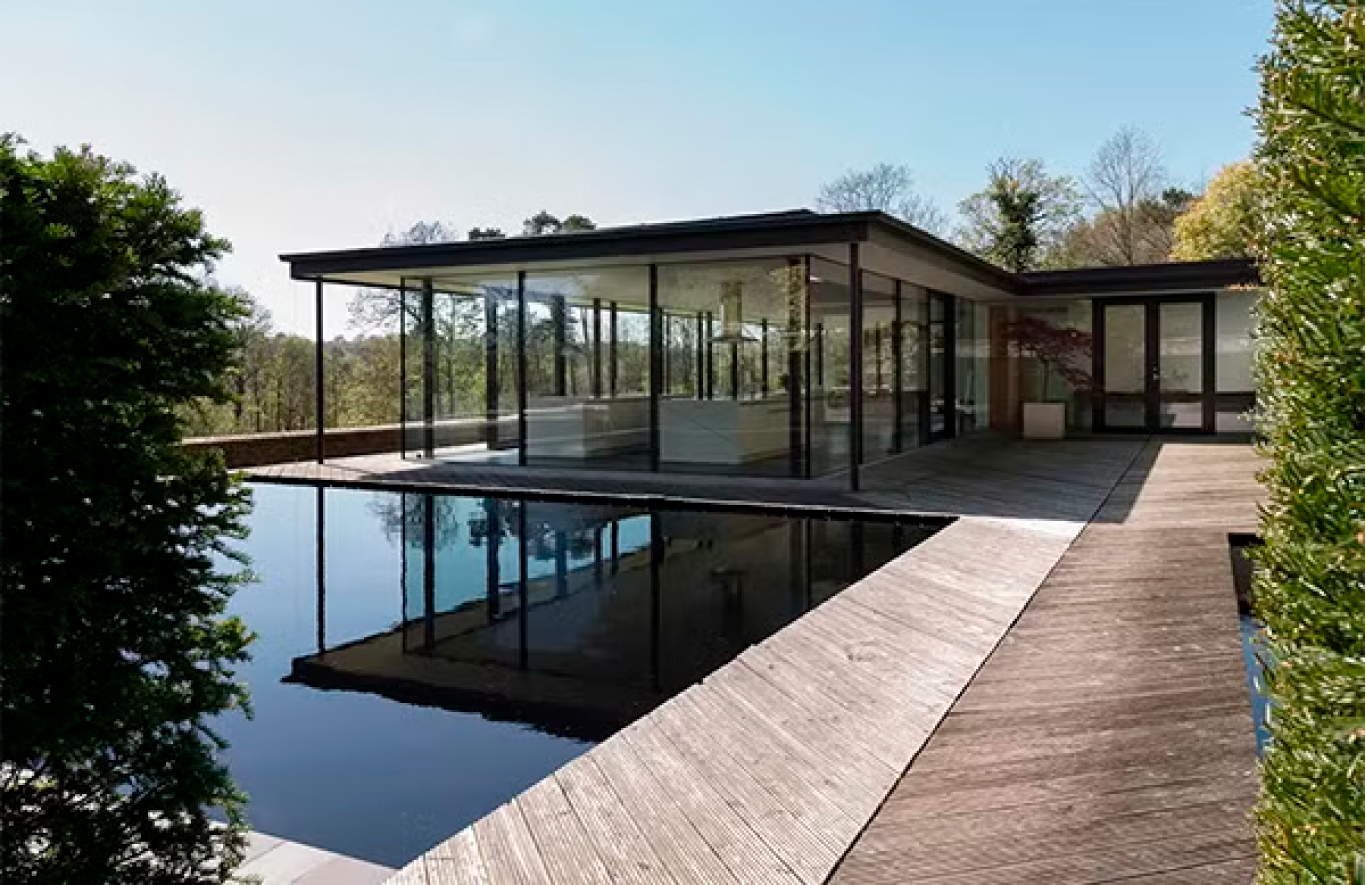

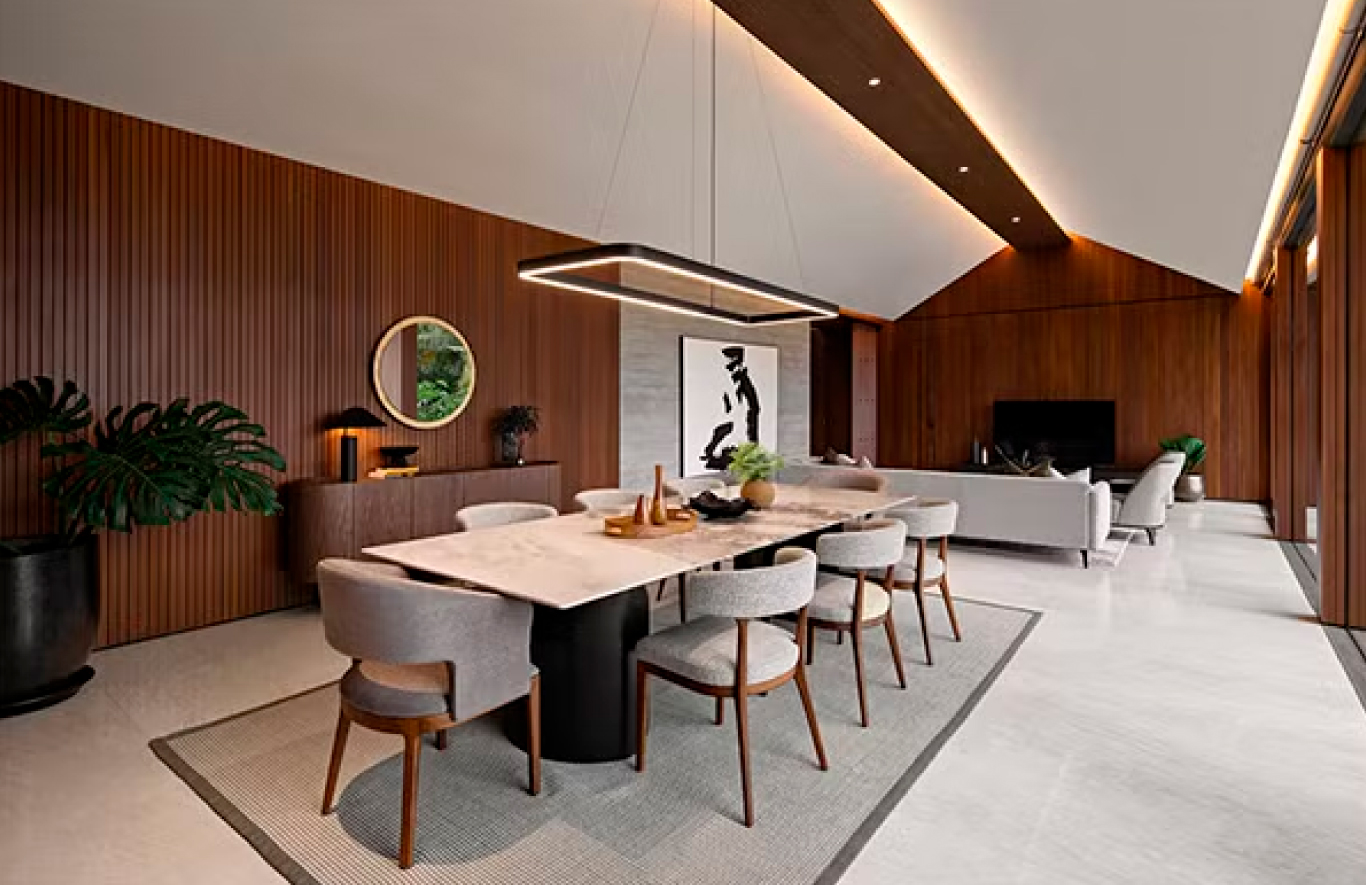

– Các hình chụp cần match → nên chọn hình có thể xác định dễ dàng đường gióng phối cảnh

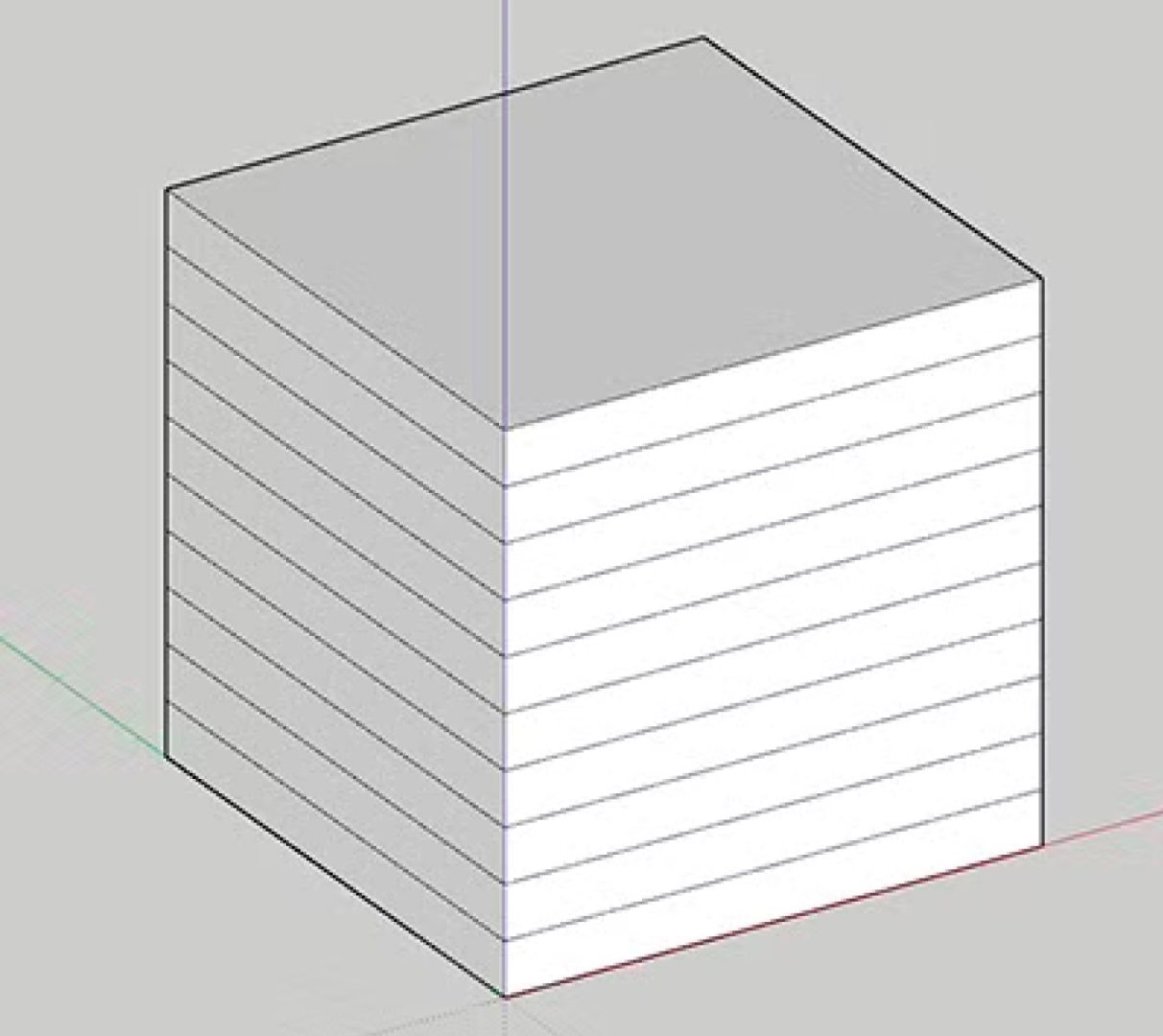

– File SU dựng sẵn 1 khối lập phương 1000x1000x1000 để làm căn cứ xác định tỷ lệ

THỰC HIỆN

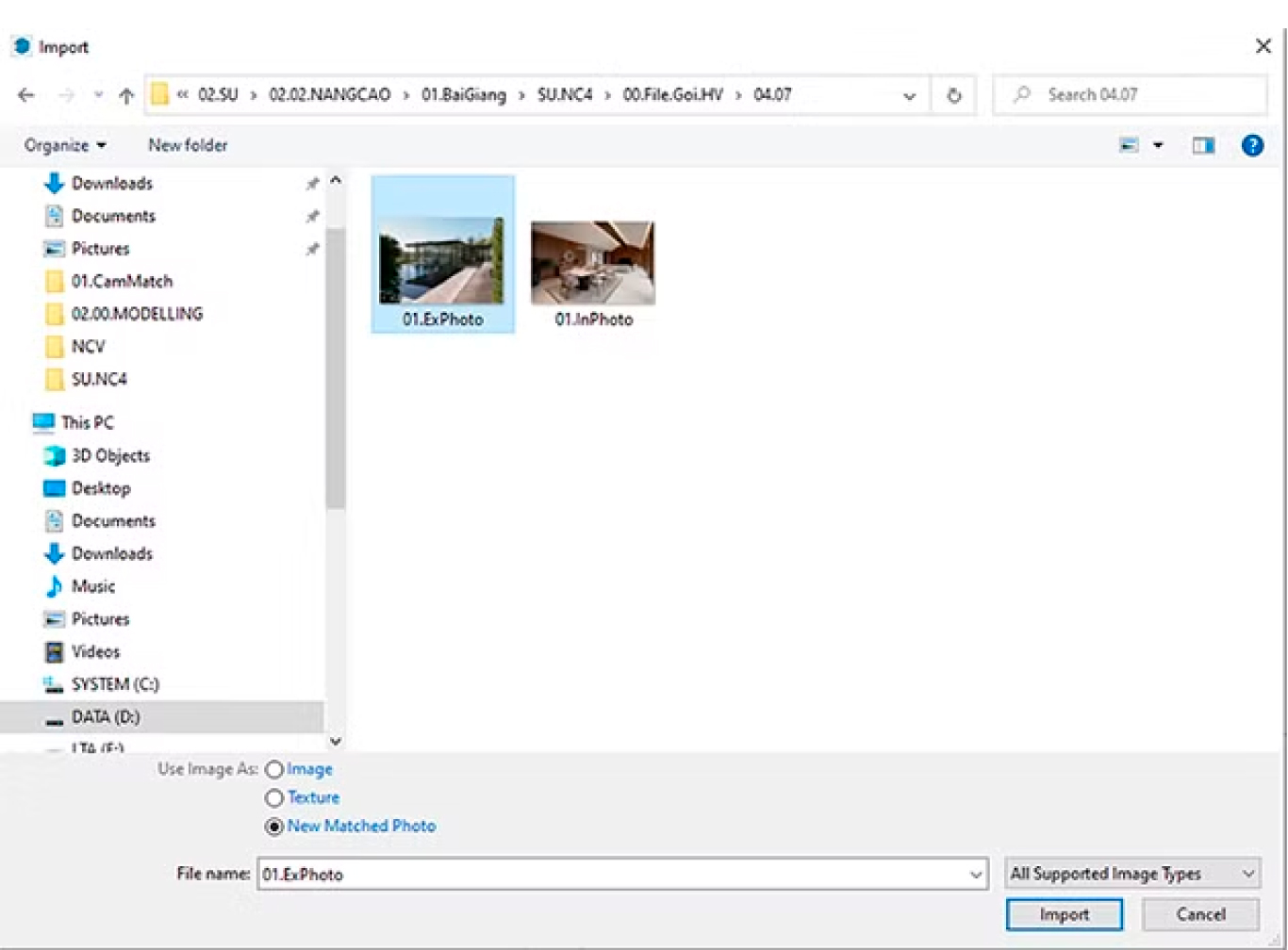

– **Nhập hình chụp vào SU để Match Photo:** File → Import → All Supported Image Types → New Matched Photo

Thực hiện lần lượt các bước sau:

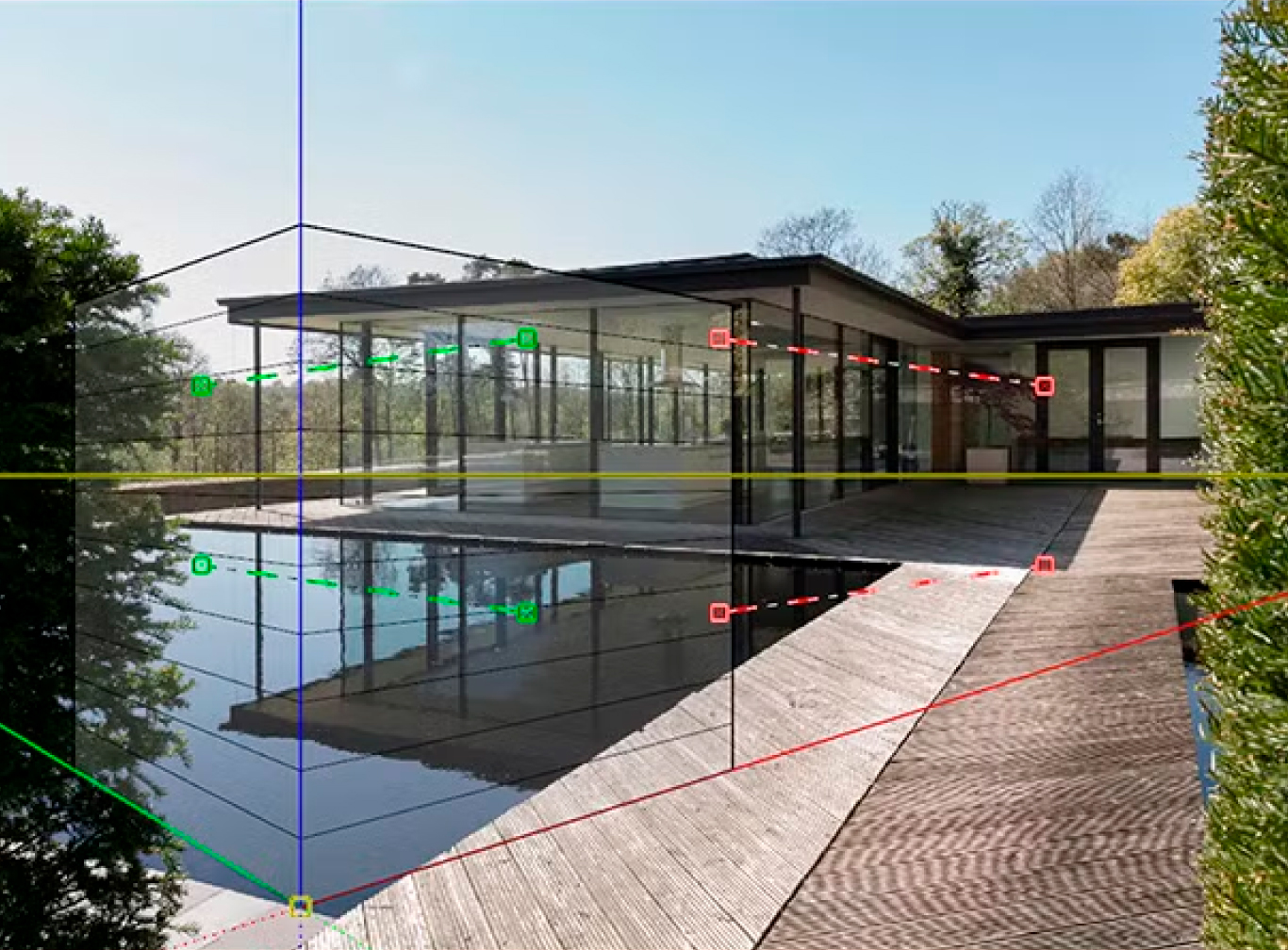

Di chuyển góc toạ độ đến điểm phù hợp trên hình – Chỉnh các trục màu xanh & đỏ theo các đường gióng trên hình – Scale tỷ lệ cho phù hợp thực tế (dựa vào khối hộp mẫu đã vẽ)
